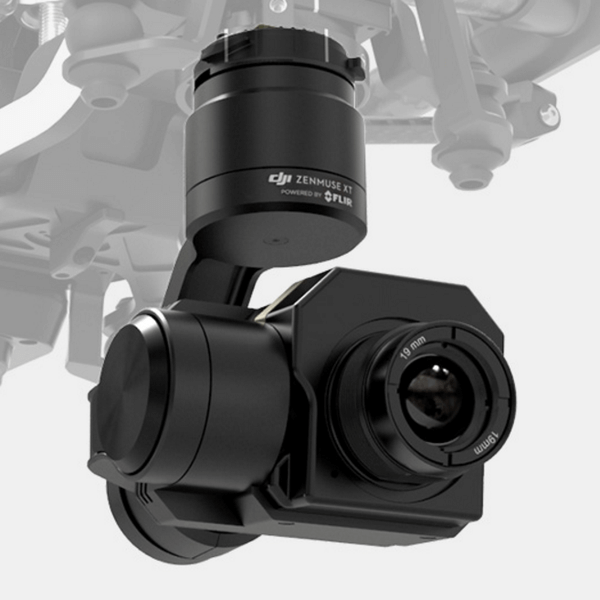

Come montare la camera Zenmuse XT con adattatore al drone Matrice 200

dji_matrice_200_con_zenmuse_xt

Il Matrice 200 è un drone DJI ad uso industriale, ad elevate prestazioni, che è possibile dotare della camera termica DJI della serie Zenmuse XT. Per poter montare questa camera al dispositivo è necessario utilizzare un adattatore, e vedremo con il supporto delle immagini come avviene l’innesto della camera termica Zenmuse XT sul drone DJI Matrice 200.
Intanto vediamo alcune caratteristiche di questi due dispositivi

Drone DJI Matrice 200

dji_matrice_200

Il drone DJI Matrice 200 è un velivolo ad uso professionale, con elevate performance applicative. È dotato di doppia batteria, per un’autonomia di volo a lunga durata, dispone di soluzioni adatte ai rilevamenti industriali. Il drone DJI Matrice 200 offre l’opportunità di montare due gimbal contemporaneamente, ed uno può essere montato anche sulla parte superiore, a seconda delle necessità di rilevazione. Uno strumento ad alta precisione, dotato di sensori anticollisione frontali e sulla parte superiore, insieme ovviamente a sensori ottici e ultrasuoni che permettono al drone DJI Matrice 200 di mantenere la posizione anche in assenza di segnale GPS

Zenmuse XT, la camera termica per droni DJI

dji_zenmuse_xt

Il Matrice 200 offre l’opportunità di montare due camere contemporaneamente e supporta la camera Zenmuse XT, per realizzare rilievi ad alta precisione. Lo Zenmuse XT è una camera termica da utilizzare con i droni DJI. Questa camera ad uno professionale per rilevazioni termiche è utile per applicazioni aeree in campo industriale come le ispezioni degli edifici per valutare dispersioni termiche, ma anche per rilevare le temperature degli impianti industriali, in situazioni di pericolo ed effettuare il rilevamento a debita distanza in tutta sicurezza. Per montare la camera termica Zenmuse XT su un drone DJI Matrice 200 è necessario utilizzare un adattatore.

Come montare la camera Zenmuse XT con adattatore al DJI Matrice 200

Con il supporto delle immagini ecco come montare questi dispositivi correttamente, per dotare il drone DJI Matrice 200 della camera termica Zenmuse XT

dji_zenmuse_xt_termica

Questo è l’adattatore che permette di montare la camera termica Zenmuse XT al drone DJI Matrice 200, ed in questa immagine è possibile vedere che nella parte anteriore è presente una fessura, ed è in questa posizione che l’adattatore deve essere inserito nell’alloggiamento di innesto del Matrice 200

dji_zenmuse_xt_adattatore

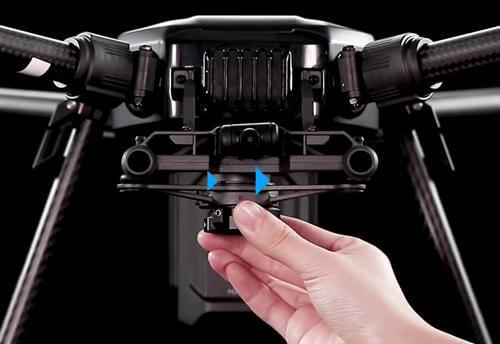

1. l’innesto dell’adattatore deve avvenire allineando la fessura, al punto rosso dell’anello di inserimento del Matrice 200. Ruotare l’adattatore verso destra

dji_zenmuse_xt_installazione

2. Ruotare l’adattatore sino al blocco, che avviene quando i due elementi sono allineati come l’immagine sottostante. Attenzione: controllare che l’inserimento sia avvenuto correttamente con piccoli movimenti, per assicurarsi che l’adattatore resti saldo nell’alloggiamento

dji_zenmuse_xt_installazione

3. Inserire la camera Zenmuse XT nell’adattatore e ruotare verso sinistra, sino al blocco della rotazione, che conferma il completamento dell’inserimento

dji_zenmuse_xt_installazione

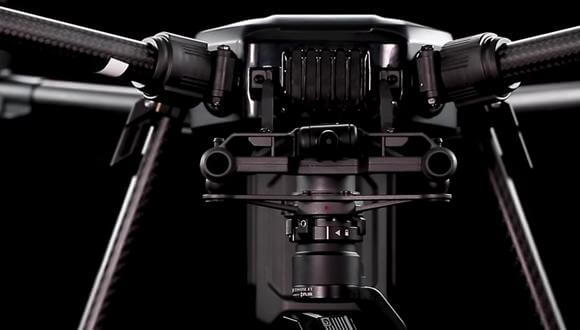

4. Ruotare l’anello della camera sino al blocco, ovvero all’allineamento corretto dei due dispositivi, come mostrato nell’immagine a seguire. Assicurarsi che l’inserimento sia avvenuto correttamente, e che la camera sia ben salda al drone

dji_zenmuse_xt_installazione

A questo punto i due dispositivi sono collegati ed è possibile pilotare il DJI Matrice 200 con la dotazione della camera termica Zenmuse XT, ed usufruire delle sue risorse applicative per i tuoi rilevamenti professionali
